Bandbrücke zur Mischanlage der Kokerei

Bandbrückeneinrüstung Zeche Zollverein
Essen, Deutschland

  • Die industrielle Kulturlandschaft Ruhrgebiet ist weltweit einzigartig, mittendrin die als „schönste Zeche der Welt“ geltende Zeche Zollverein in Essen. Als Meisterwerk der Bergwerkarchitektur und komplett erhaltenes Gesamtkunstwerk gehört sie und die unmittelbar benachbarte Kokerei seit 2001 zum UNESCO-Welterbe.

  • Gigantische Maschinen, Transportbänder, Förderwagen, Bunker und Trichter der einst größten und leistungsstärksten Steinkohlenzeche der Welt stehen für eine bewegte und bewegende Industriegeschichte. Dort, wo bis zum Jahr 1986 jeden Tag bis zu 12.000 t Kohle am Tag gefördert, aufbereitet und schließlich zu Koks veredelt wurden, zieht heute das Gelände mit der außergewöhnlichen Kulisse jährlich rund 1,5 Millionen Besucher in ihren Bann.

  • Unter den vielen Gebäuden und Anlagen, die heute im Rahmen von Führungen durch den Denkmalpfad Zollverein besichtigt sowie als Ausstellungs- und Veranstaltungshallen genutzt werden können, befindet sich auch die imposante Mischanlage der Kokerei mit ihrer nordöstlich angeschlossenen Bandbrücke.

  • Seit Oktober 2023 wird die 120 m lange und 30 m hohe Bandbrücke samt ihrer drei Stahlfachwerkstützen aufwendig saniert.

Standort
Essen
Projektkategorie
Gerüstbau
Projektbeteiligte
Gerüstbauunternehmen: Lindner Gerüstbau GmbH, Krieschow
Projektbetreuung
Niederlassung Leipzig
Competence Center Gerüst, Weißenhorn

Projektrealisierung

Impressionen aus dem Projektablauf

  • Bandbrücke zur Mischanlage der Kokerei
    Kulturdenkmal

    Die 120 m lange und 30 m hohe Bandbrücke zur Mischanlage der Kokerei ist der nordöstliche Bestandteil des UNESCO-Welterbes Zeche Zollverein in Essen.

  • Aufwendige Sanierung der Bandbrücke
    Gut gerüstet

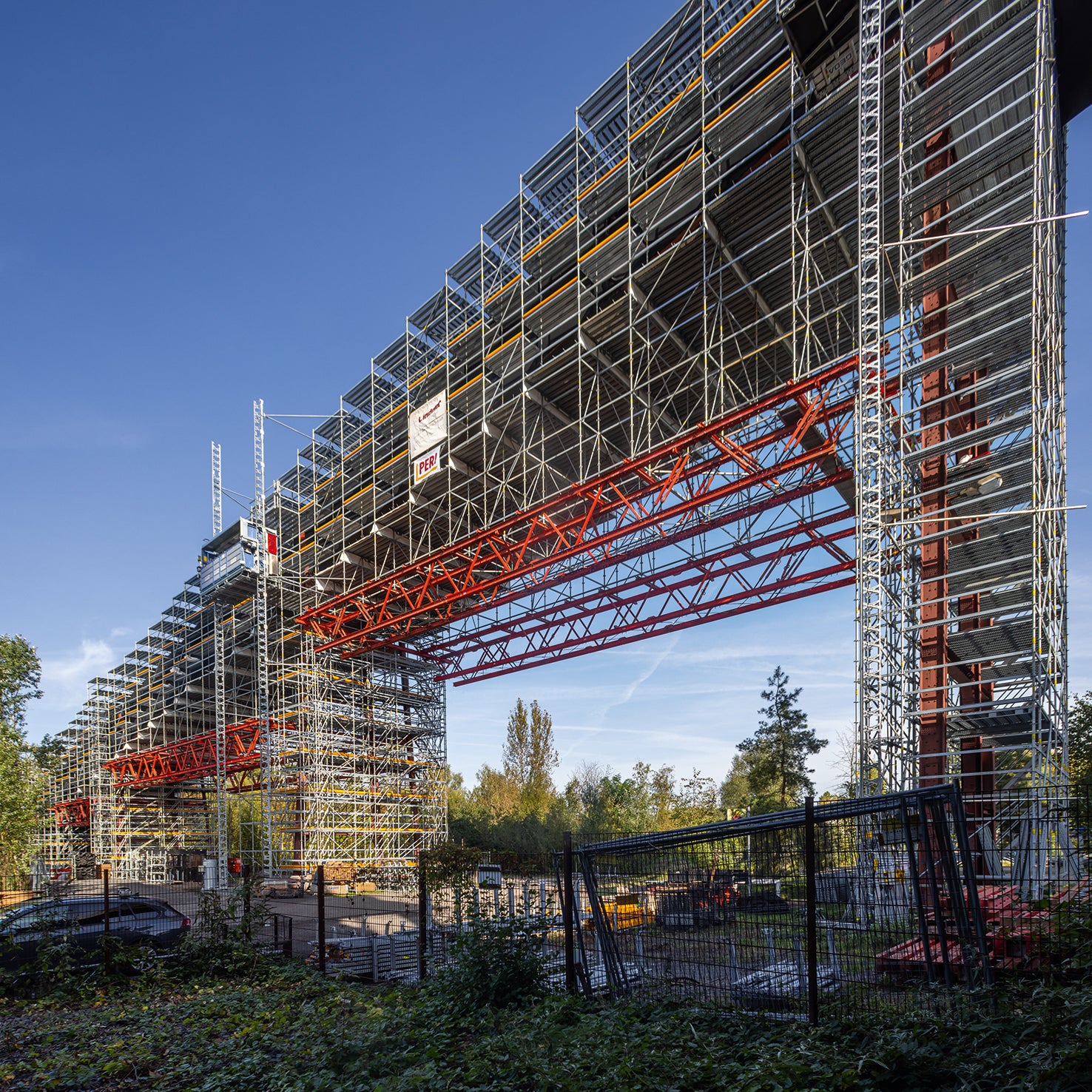

    Seit Oktober 2023 ist die Bandbrücke samt ihrer drei Stahlfachwerkstützen eingerüstet und wird aufwendig saniert.

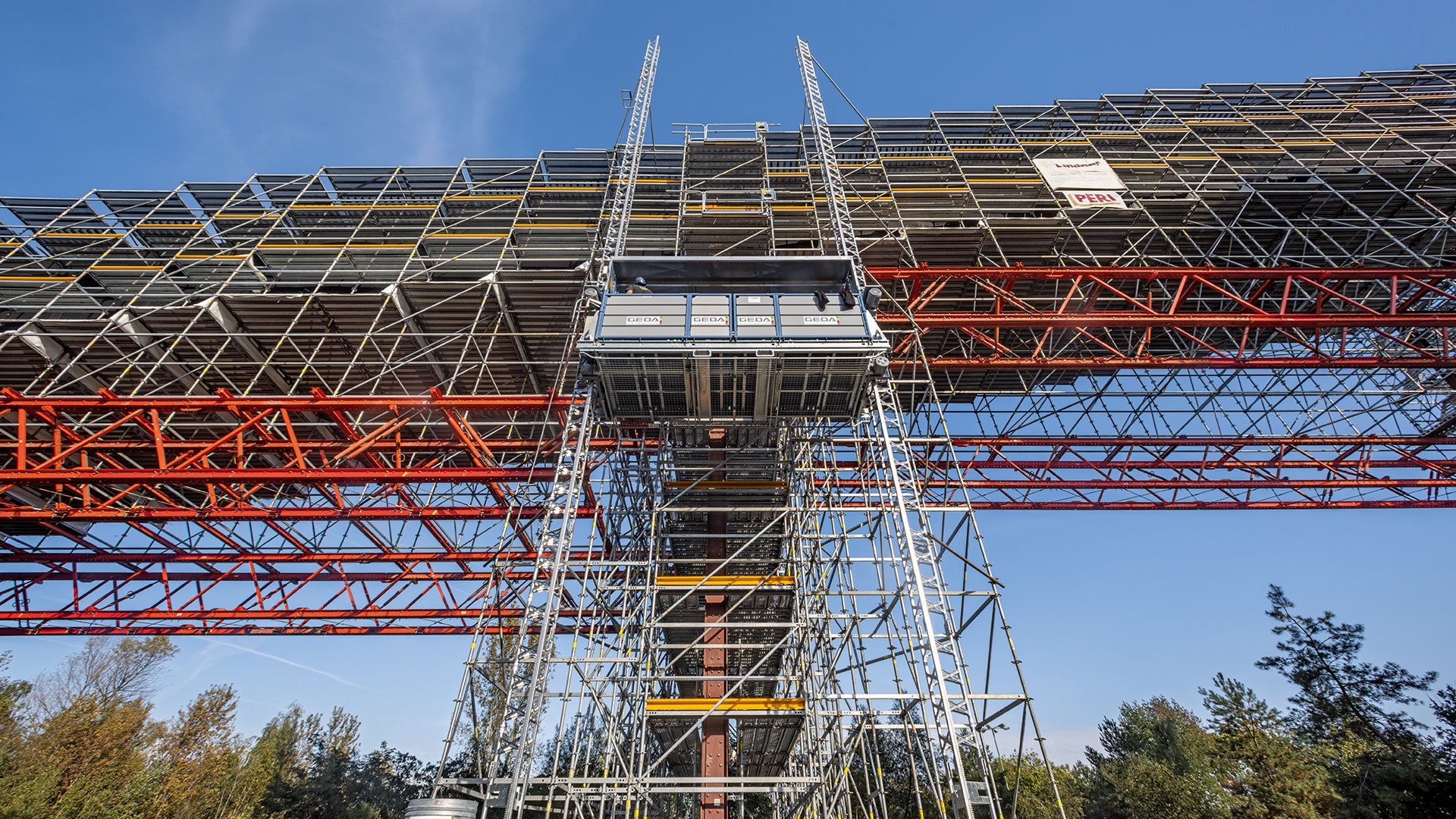

  • Gerüstkonstruktion mit integrierten Überbrückungen aus PERI UP und VARIOKIT
    Komplettlösung

    Zwei PERI Baukastensysteme – PERI UP und VARIOKIT – bilden die Basis für eine projektspezifisch angepasste Gerüstkonstruktion mit integrierten Überbrückungen.

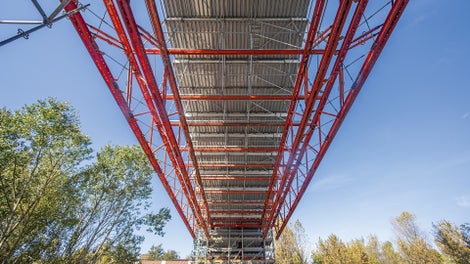

  • VARIOKIT Fachwerkträger überspannen das Gelände zwischen den Stahlstützen der Bandbrücke
    Tragfähig

    Mit bis zu 26,50 m Spannweite überspannen VARIOKIT Fachwerkträger das Gelände zwischen den Stahlstützen der Bandbrücke und tragen das für die Sanierung notwendige PERI UP Arbeits- und Schutzgerüst.

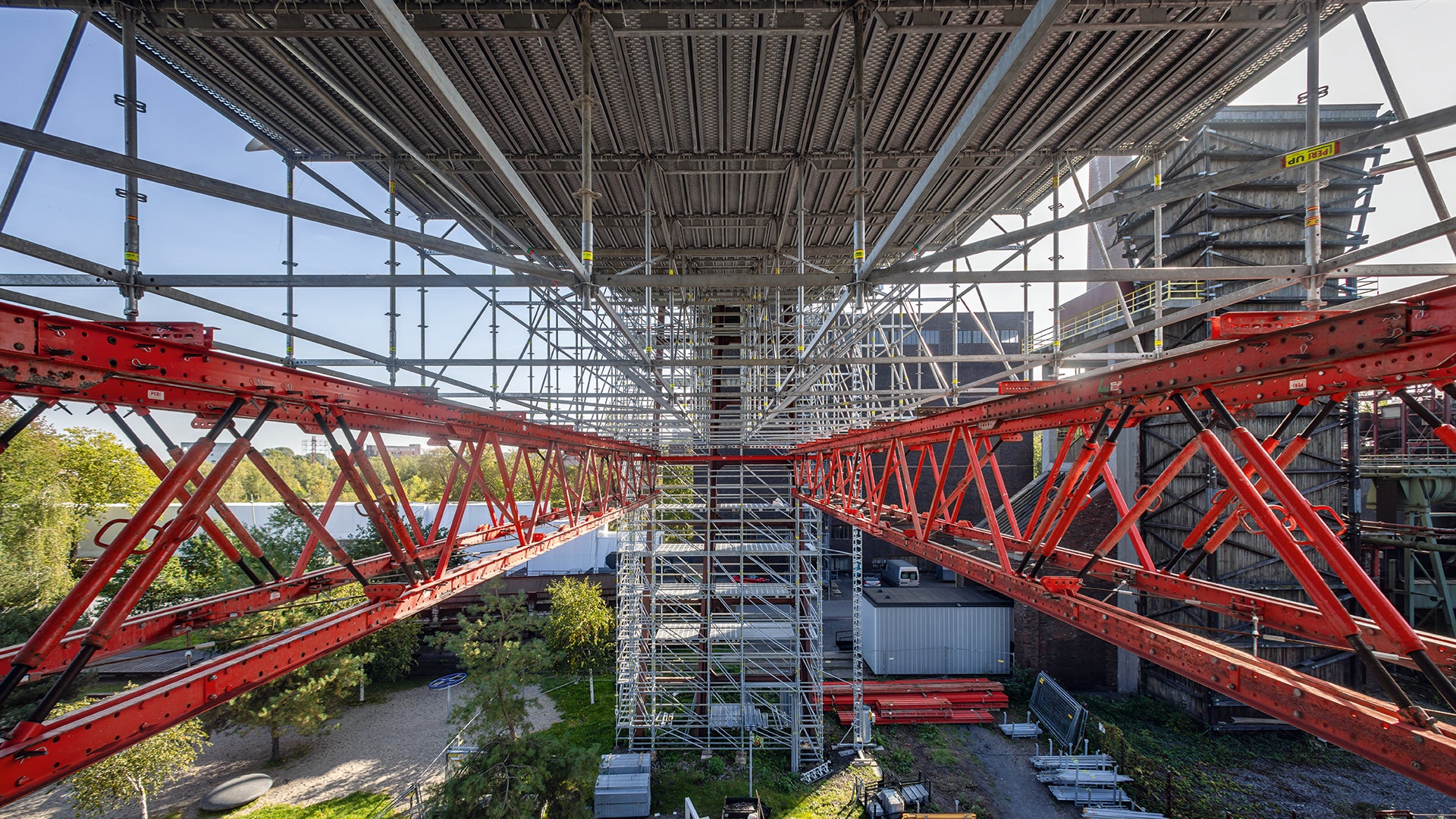

  • Das PERI Gerüstkonzept mit weit gespannten Überbrückungen schafft Platz unterhalb der Bandbrücken und sorgt insbesondere für ein hohes Einsparungspotenzial.
    Weit gespannt

    Das PERI Gerüstkonzept mit weit gespannten Überbrückungen schafft Platz unterhalb der Bandbrücken und sorgt insbesondere für ein hohes Einsparungspotenzial.

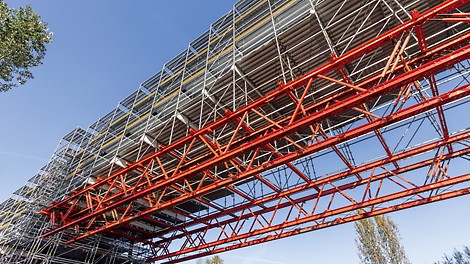

  • Einrüstung mit PERI UP und VARIOKIT
    Kombinierbar

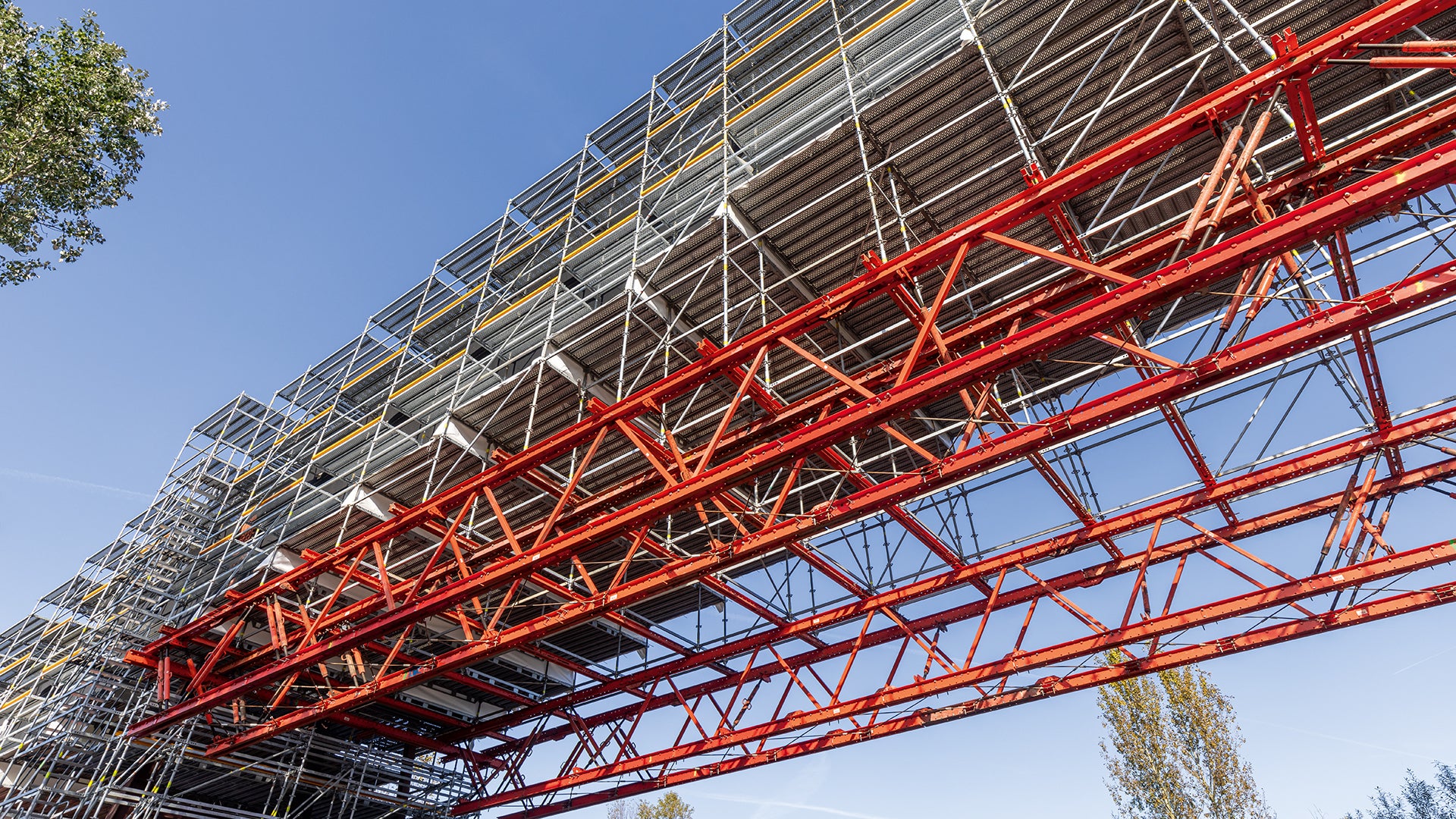

    Die Systembauteile des Gerüst- und des Ingenieurbaukastens basieren auf einem metrischen Grundraster und lassen sich, auch aufgrund standardisierter Verbindungsmittel, nahezu unbegrenzt miteinander kombinieren.

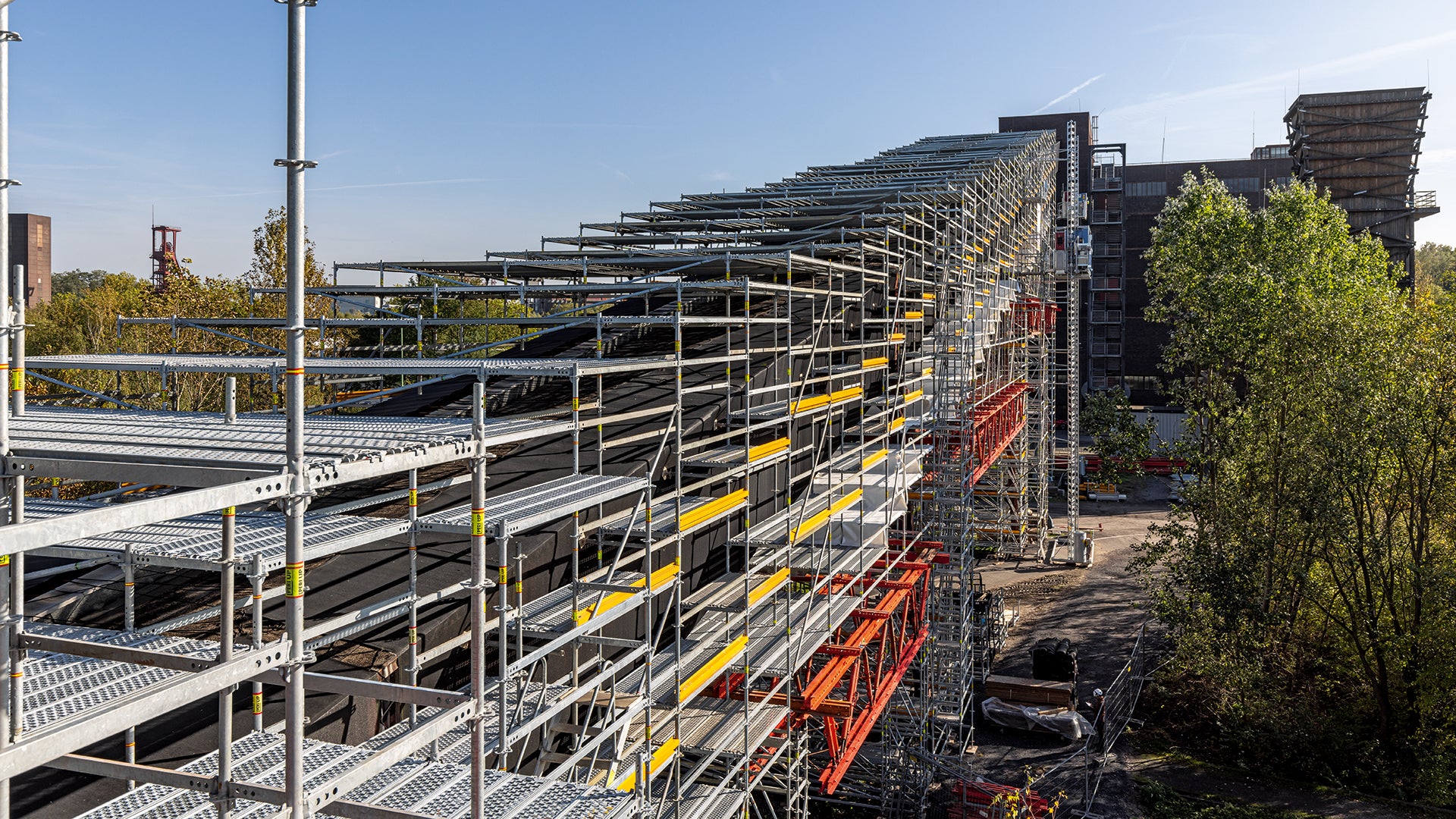

  • Das abgetreppt ausgebildete PERI UP Arbeits- und Schutzgerüst wird zur fachgerechten Durchführung der Sanierungsarbeiten noch rundum mit Planen eingehaust.
    Aufsteigend

    Das abgetreppt ausgebildete PERI UP Arbeits- und Schutzgerüst wird zur fachgerechten Durchführung der Sanierungsarbeiten noch rundum mit Planen eingehaust.

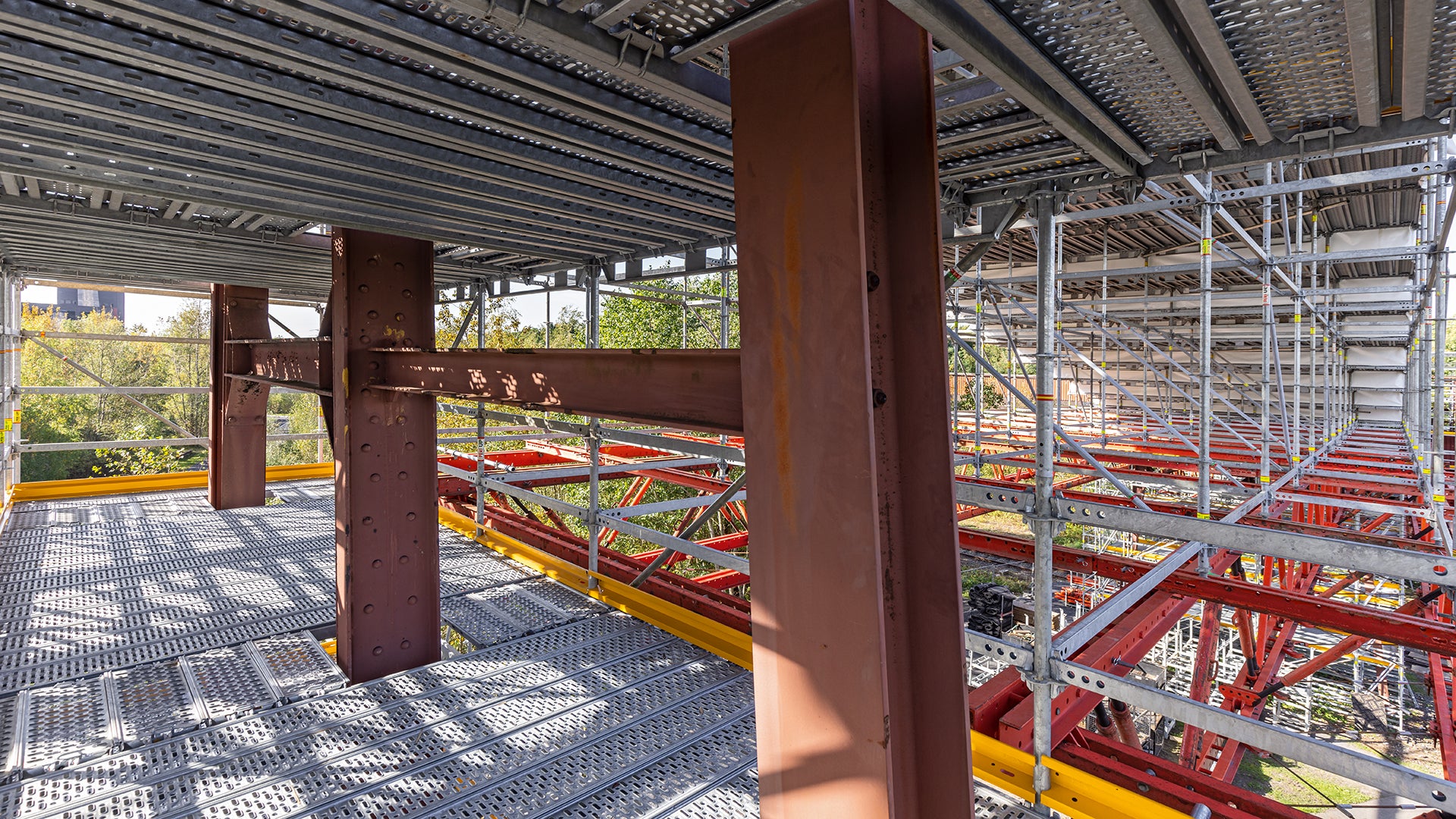

  • Die PERI Einrüstung schmiegt sich eng an die vorhandene Bauwerks- und Anlagenstruktur an.
    Metrisch flexibel

    Das metrische PERI UP Gerüstraster schafft die notwendige Flexibilität, um sich weitestgehend ohne aufwendige Rohr-Kupplungskonstruktionen eng an die vorhandene Bauwerks- und Anlagenstruktur anschmiegen zu können.

  • Im Bereich der Überbrückungsauflager konnten die PERI UP Gerüststiele im 25-cm-Raster lastabhängig gebündelt und damit das Tragsystem übergangslos in das Arbeitsgerüst integriert werden.
    Integriert

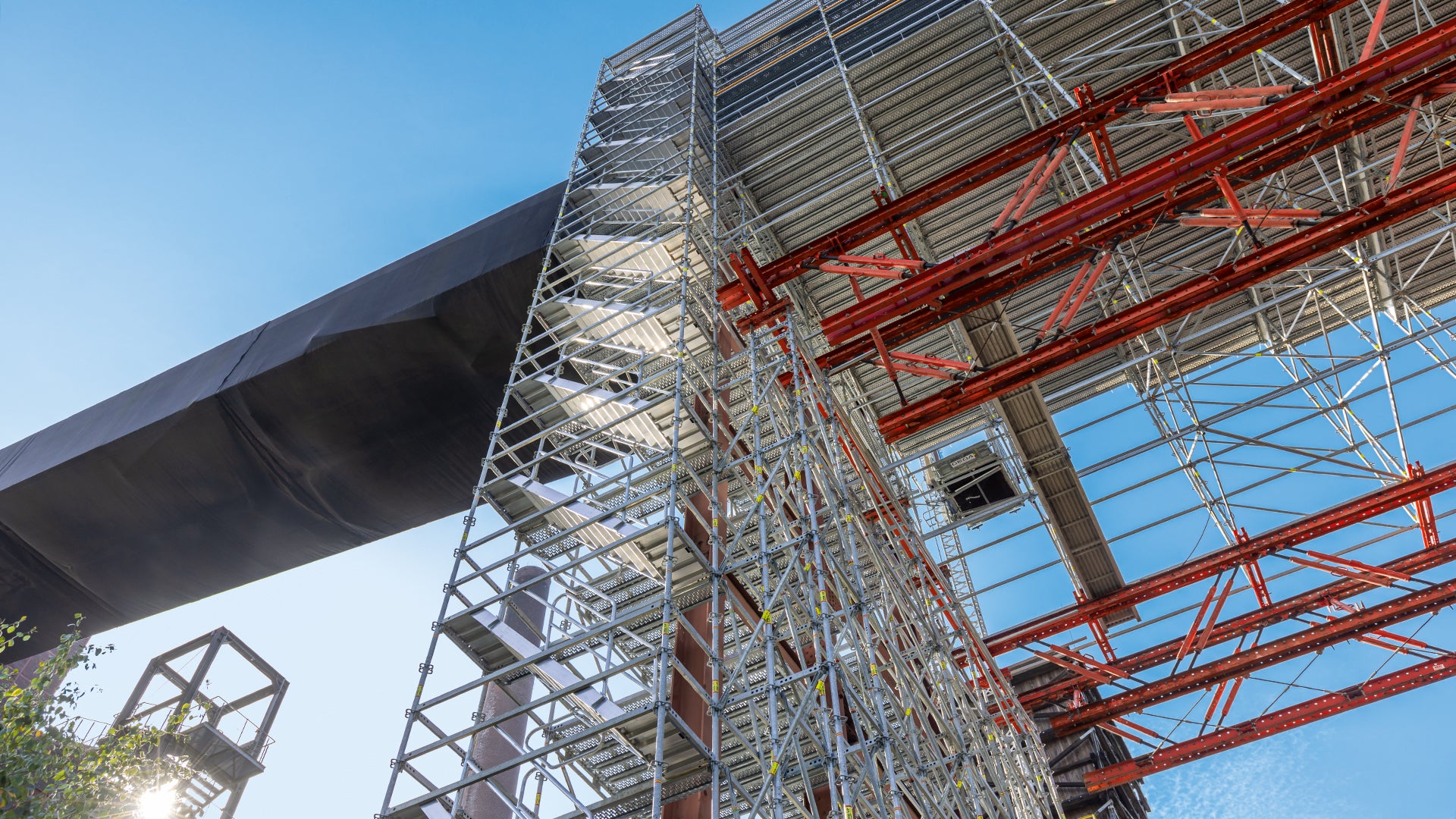

    Im Bereich der Überbrückungsauflager konnten die PERI UP Gerüststiele im 25-cm-Raster lastabhängig gebündelt und damit das Tragsystem übergangslos in das Arbeitsgerüst integriert werden.

  • moderne Gerüstlösung
    Modern trifft historisch

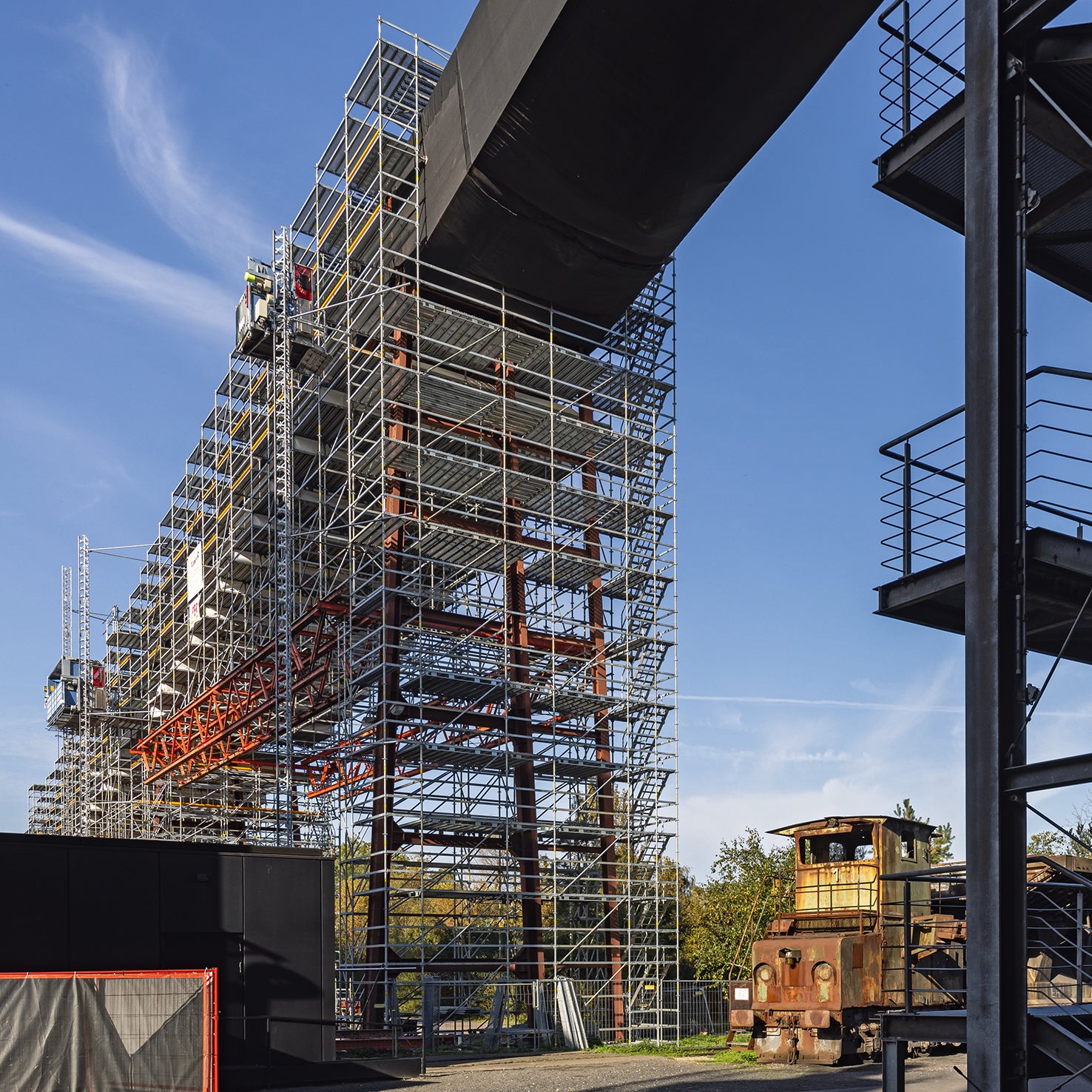

    In Essen unterstützt eine moderne Gerüstlösung den Erhalt eines historischen Industriedenkmals.

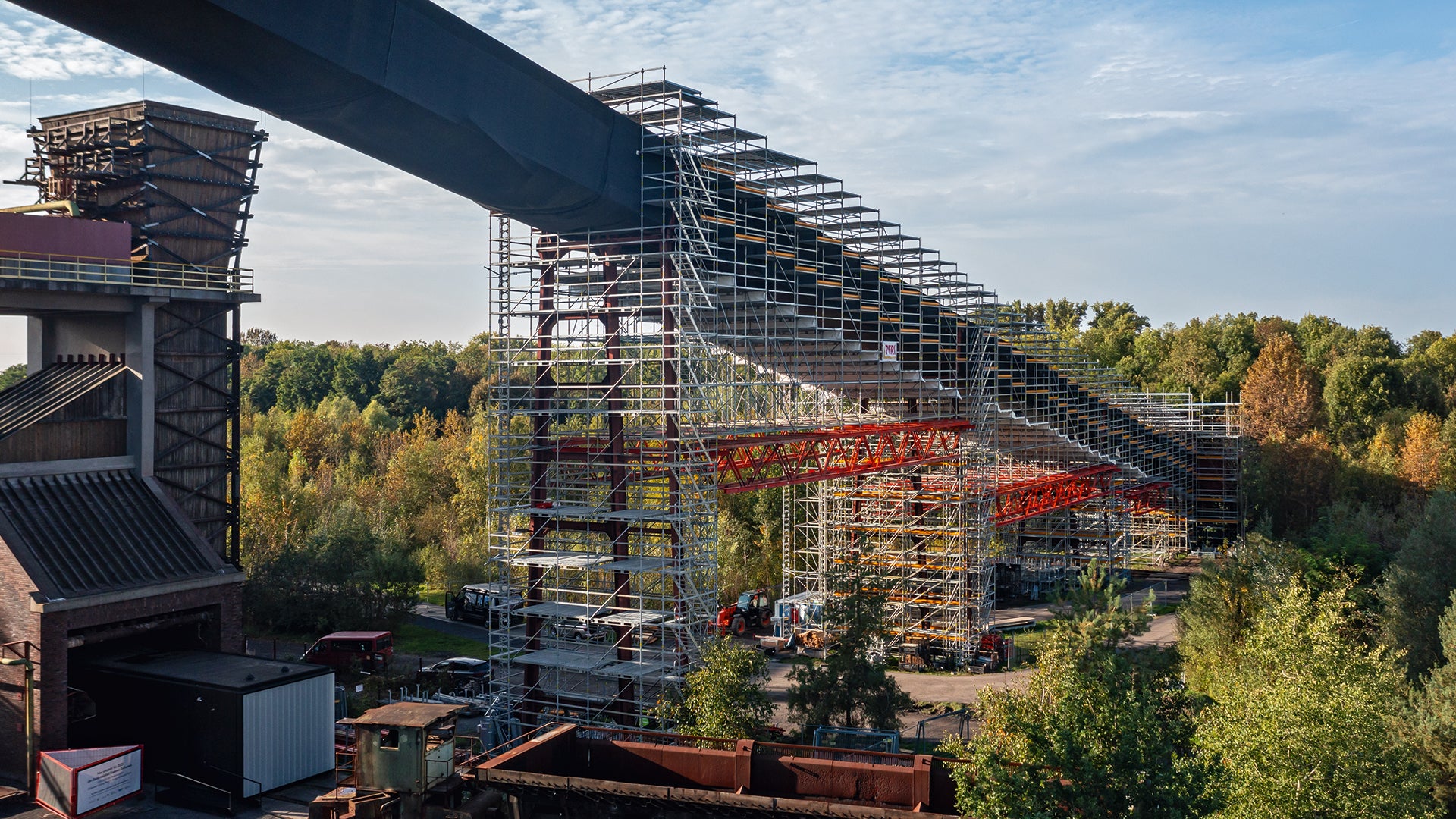

  • integrierte VARIOKIT Überbrückungen
    Wirtschaftlich

    Bei der Einrüstung der 120 m langen und 30 m hohen Bandbrücke mit PERI UP sorgten integrierte VARIOKIT Überbrückungen für eine wirtschaftliche Gesamtlösung.

Projektinformationen

Anforderungen
Als Kultur- und Welterbe-Gut ist auch eine stetige Erhaltung und Restaurierung notwendig, die in Abstimmung mit den regionalen und lokalen Denkmalbehörden auch eine verantwortungsvolle Umnutzung der Gebäude und Anlagen für Kultur, Design, Unterhaltung und Tourismus einschließt.
Arbeits- und Schutzgerüst zur Sanierung der 120 m langen und 30 m hohen Bandbrücke samt ihrer drei Stahlfachwerkstützen.
Überbrückung des querenden Eisenbahngleises.
Lösungen
Projektspezifisch angepasstes, gemeinsam von PERI und Lindner geplantes Gerüstkonzept auf Basis der beiden PERI Baukastensysteme: PERI UP und VARIOKIT – vereint im sogenannten „Superbaukasten“.
Blickfang und gerüsttechnisches Highlight sind die derzeit drei Überbrückungskonstruktionen mittels der in PERI Rot gepulverten VARIOKIT Fachwerkträger.
Mit zweimal 26,50 m und einmal 11,00 m Spannweite überspannen sie in 6,50 m bis 13,00 m Höhe das Gelände zwischen den Stahlstützen und tragen das für die Brückensanierung notwendige Arbeits- und Schutzgerüst.
Im Laufe der Sanierungsmaßnahme wird die PERI UP Gerüstkonstruktion dann noch bis zur Mischanlage ergänzt – ebenfalls aufgeständert auf einer weit gespannten VARIOKIT Überbrückung in luftiger Höhe.
mehr anzeigen
Kundennutzen
Die Gerüstkonstruktion schafft Platz unterhalb der Bandbrücken, beispielsweise für ein querendes Eisenbahngleis und die Ringpromenade.
Die Gerüst- und Überbrückungslösung sorgt insbesondere für ein hohes Einsparungspotenzial. Allein mithilfe der drei anfänglichen Überbrückungen konnten knapp 9.000 m³ Gerüstmaterial im Vergleich zu einer räumlichen Einrüstung eingespart werden.
Mit 9.000 m³ weniger Vorhaltemenge, Montagezeit und Transportkosten erwies sich die PERI/Lindner Lösung als wirtschaftlichste Variante.
Die Montage der VARIOKIT Überbrückungskonstruktion ist einfach, schnell und auch sicher: Die auf Bodenniveau ausgeführte Trägermontage nahm nur 1 Woche Montagezeit in Anspruch, dann ließen sich die insgesamt sechs fertig montierten Trägersegmente innerhalb nur eines halben Tages mittels Mobilkran in die endgültige Position einheben.
Die Systembauteile des PERI UP Gerüst- und des VARIOKIT Ingenieurbaukastens basieren auf einem metrischen Grundraster und lassen sich, auch aufgrund standardisierter Verbindungsmittel, nahezu unbegrenzt miteinander kombinieren.
Das metrische Gerüstraster macht PERI UP nicht nur kompatibel mit dem VARIOKIT Ingenieurbaukasten: Es schafft auch die notwendige Flexibilität, um sich weitestgehend ohne aufwendige Rohr-Kupplungskonstruktionen eng an die vorhandene Bauwerks- und Anlagenstruktur anschmiegen zu können.
Die nahezu ausschließliche Verwendung von Systembauteilen spart wertvolle Montagezeit und schafft gleichzeitig ebene Arbeitsflächen ohne gefährliche Stolperstellen.
Im Bereich der Überbrückungsauflager konnten die Gerüststiele im 25-cm-Raster lastabhängig gebündelt und damit das Tragsystem übergangslos in das Arbeitsgerüst integriert werden.
mehr anzeigen
Portrait des technischen Beitrebsleiters der Lindner Gerüstbau GmbH Detlef Benack
Portrait des technischen Beitrebsleiters der Lindner Gerüstbau GmbH Detlef Benack
Detlef Benack
Technischer Betriebsleiter | Lindner Gerüstbau GmbH
Im Zuge des Vergabeverfahrens und der Kalkulation haben wir eine Möglichkeit gesucht, die ausgeschriebene Gerüstkonstruktion im Volumen deutlich kleiner und dadurch auch mit erheblich weniger Material und Personal effektiver und günstiger anbieten zu können. Durch die langjährige Zusammenarbeit mit PERI wussten wir um die Vorzüge des "Superbaukastens" und haben gemeinsam eine Gerüstkonstruktion erarbeitet, die uns einen kalkulatorischen Wettbewerbsvorteil ermöglichte. So konnten wir als günstigster Bieter den Auftrag in unserem Haus platzieren.
