PERI auf der bauma: Innovative Lösungen für den Ingenieurbau

Ob Hochhaus, Tunnel, Brücke oder Pfeiler: Auf der bauma 2022 zeigt PERI außergewöhnliche Exponate für den Ingenieurbau, welche die Sicherheit und Effizienz auf der Baustelle nachhaltig steigern. Im Gespräch mit Experten können Besucher sich zudem von den ausgeklügelten PERI Engineeringleistungen überzeugen, die für die Realisierung selbst anspruchsvollster Ingenieurbauprojekte sorgen. Ergänzt wird das Portfolio von digitalen Tools, die in München ausprobiert werden können.

Revolutionärer Kletterablauf mit innovativem Klettersystem

Gleichermaßen sicher und effizient nach oben geht es für die Besucher der PERI Messehalle dank Innovationen im Bereich der Klettertechnik. Mit RCS MAX, der Weiterentwicklung des bewährten RCS Schienenklettersystems, präsentiert PERI ein besonderes Highlight.

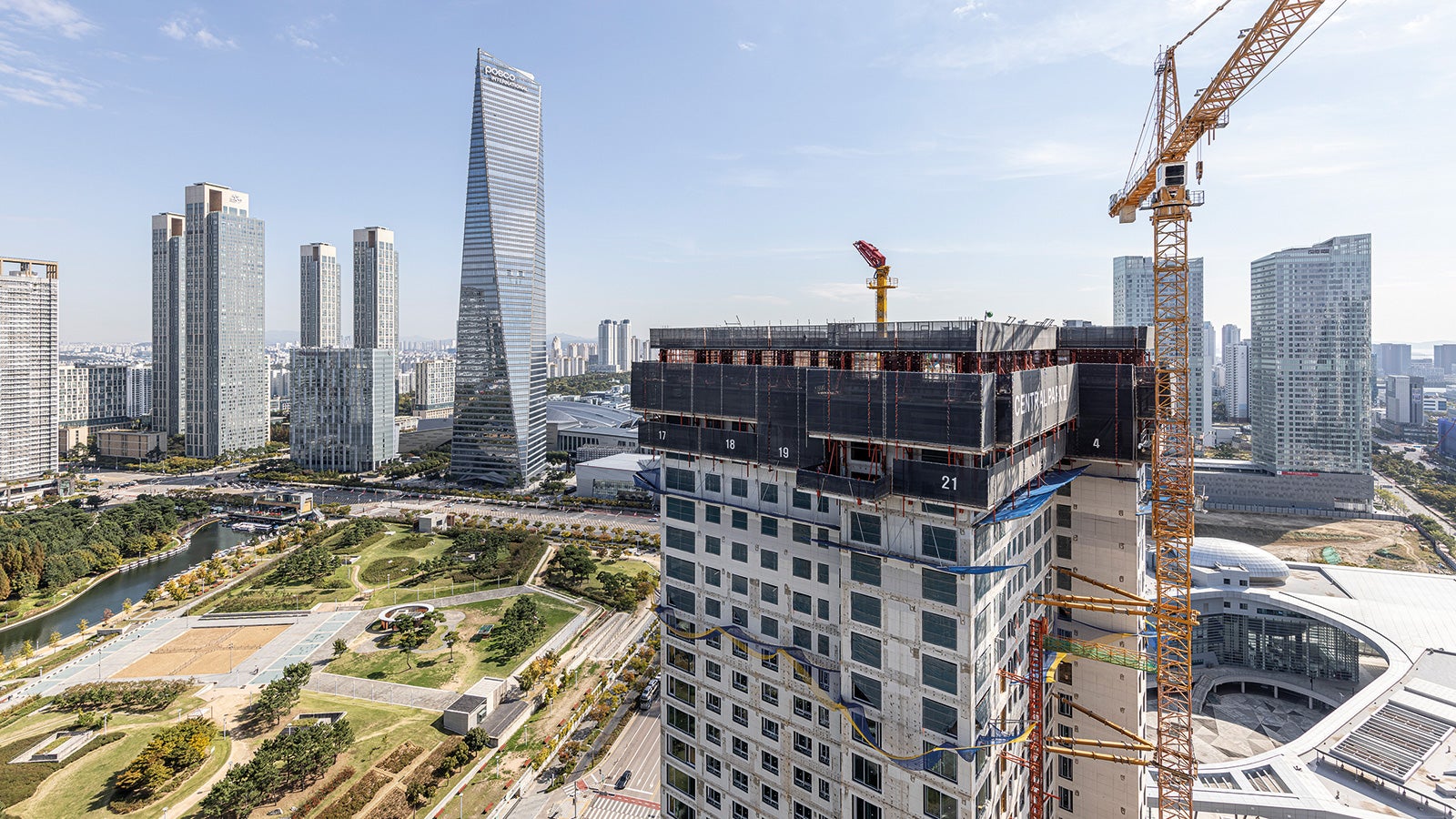

Die neuen Bauteile, das RCS MAX Hydraulikaggregat sowie die RCS MAX Antriebsschienen, sind problemlos mit bereits bestehendem RCS Material kombinierbar und sorgen so für eine optimierte Leistung des Systems. Im Fokus des diesjährigen Messestands stehen die neuen Antriebsschienen C und CL, deren Zylinder nun fest mit dem System verbunden ist und mitklettert. Dadurch gehören umständliche Umbauten der Vergangenheit an, was wertvolle Zeit und Kosten auf der Baustelle spart. Die vertikalen Lasten können über einen Kletterschuh in den bereits ausgehärteten Betonierabschnitt übertragen werden, was schnellere Betonierzyklen ermöglicht. Durch reduzierte Zylindertakte benötigt RCS MAX darüber hinaus nun weniger Schritte, um in die nächste Position zu gelangen.

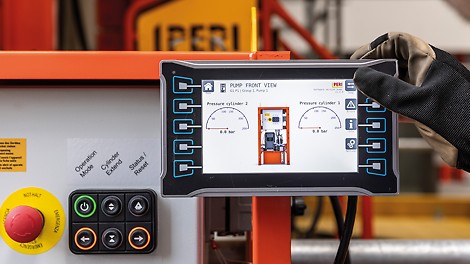

Und auch in Sachen Sicherheit setzt PERI mit dem innovativen Klettersystem neue Maßstäbe, denn die dezentrale Hydraulik ermöglicht ein synchrones Klettern aller Plattformen. Dadurch werden Absturzkanten ausgeschlossen und potenzielle Gefahrenquellen für das Baustellenpersonal reduziert. Clevere Features wie die Totmannschaltung, ein automatischer Stopp bei Überlast und Kollision sowie ein Not-Aus-Schalter an jeder Plattform runden das durchdachte Sicherheitskonzept ab. Über Lichtsignale am RCS MAX Hydraulikaggregat sowie über das Display ist außerdem eine vollständige Überwachung des Kletterprozesses möglich.

Komplexe Geometrien treffen standardisiertes Klettersystem

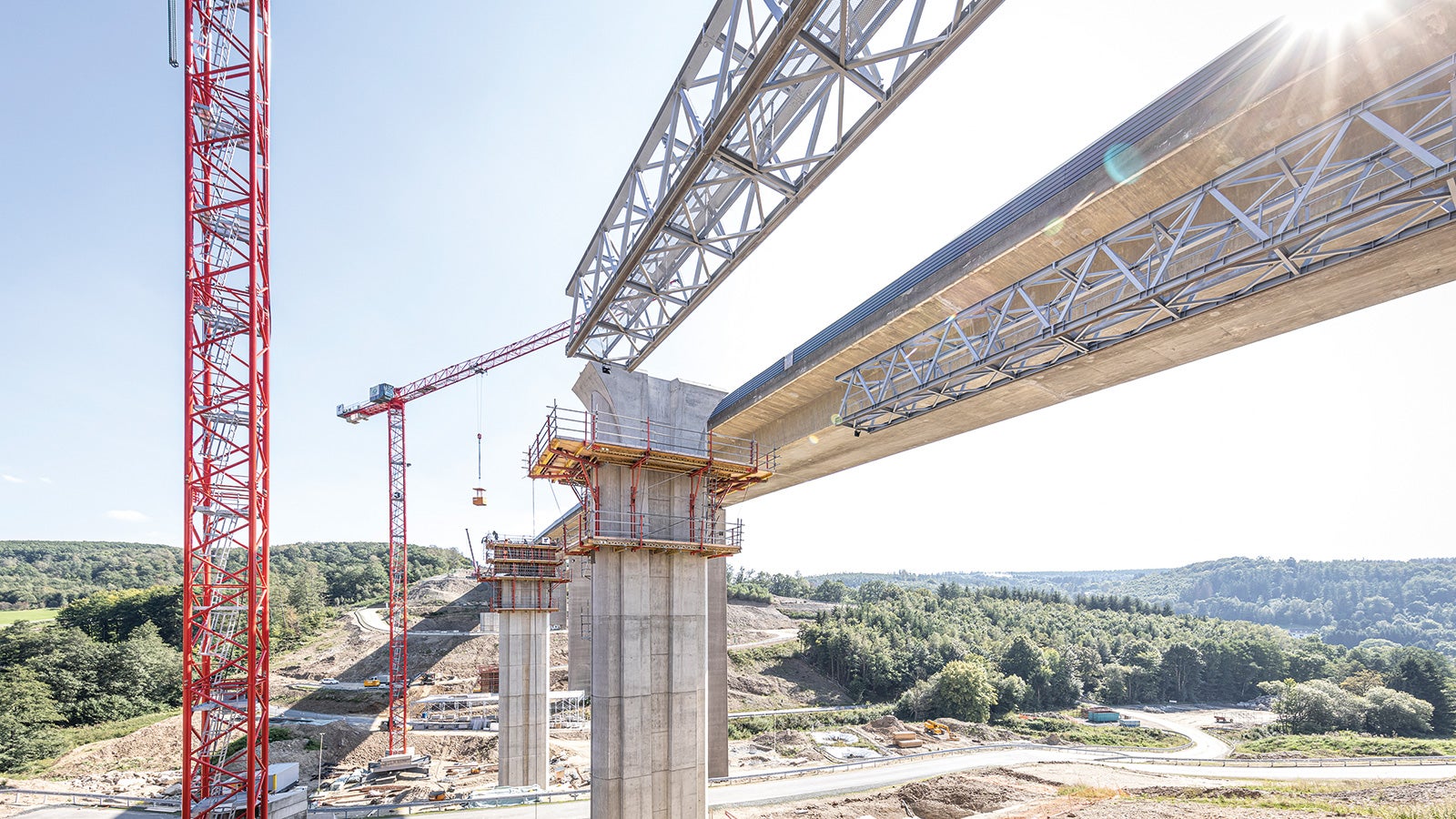

Mit dem SCS Klettersystem zeigt PERI den Besuchern der Messehalle ein weiteres Highlight im Bereich der Klettertechnik. Das standardisierte Konsolsystem für ein- und zweihäuptige Anwendungen basiert ebenfalls auf dem Baukastenprinzip und ermöglicht dadurch eine optimale Anpassung an projektspezifische Anforderungen und Geometrien. Insbesondere die Kombinierbarkeit mit Bauteilen des VARIOKIT Ingenieurbaukastens und des PERI UP Gerüstbaukastens sowie die wenigen Bauteile machen das Klettersystem zu einer wirtschaftlichen und flexiblen Lösung für Ingenieurbauwerke.

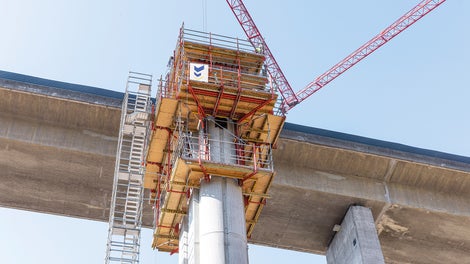

Ob im Hochbau, Staudamm-, Pfeilerkopf- oder Tunnelbau – mit den vormontierbaren Plattformen ist SCS schnell einsatzbereit für vielfältige Anwendungsbereiche. Die besonders hohe Tragfähigkeit sorgt für einen schnellen Baufortschritt bei wenigen Kletterabschnitten. Zwei Konsolscheiben bilden gemeinsam mit einer PERI Wandschalung eine kranversetzbare Einheit. Eingesetzt werden hierbei wahlweise die VARIO GT 24 Träger-Wandschalung oder die beiden PERI Rahmenschalungen TRIO und MAXIMO.

SCS punktet darüber hinaus mit einer einfachen Montage der Konsolen, die bei Bedarf auch durch eine Nachlaufbühne ergänzt werden können. Die breiten, horizontalen Arbeitsflächen der Bühnen lassen sich selbst bei geneigtem Einsatz waagrecht ausrichten, was ein sicheres Arbeiten sowohl bei geraden, geneigten und auch gekrümmten Wänden ermöglicht.

Besucher der Messehalle dürfen sich außerdem auf ein Exponat der Extraklasse freuen, denn demonstriert wird das SCS Klettersystem unter anderem an einer Nachbildung der Pfeiler eines der aktuell spannendsten Infrastrukturbauprojekte Deutschlands – der 485 m langen Filstalbrücke in Mühlhausen im Thäle. Diese ist Bestandteil der Hochgeschwindigkeitsstrecke zwischen Wendlingen und Ulm und verbindet in 85 m Höhe als eine der höchsten Eisenbahnbrücken Deutschlands den Boßlertunnel im Norden mit dem Steinbühltunnel im Süden. Die Bahngleise verlaufen auf zwei separaten Brückenteilen und werden getragen von Brückenpfeilern, die sich im Kopfbereich Y-förmig aufweiten. In den komplizierten Aufweitungsbereichen am Pfeilerkopf sorgten unter anderem Arbeitsbühnen auf Basis des SCS Klettersystems für einen sicheren Lastabtrag.

Erweiterte Anwendungsmöglichkeiten dank optimierter Bauteile

Neue Einsatzmöglichkeiten im Hoch- und Verkehrsbau bieten die weiter-entwickelten Bauteile der VGK. Neben ihrer Verwendung als Gesims-kappenkonsole ermöglichen diese nun einen noch flexibleren Einsatz der Konsollösung. Insbesondere bei Pfeilerköpfen oder komplexen Geometrien kann die VGK als leichte Arbeitsbühne bei vor- oder rückgeneigten Wänden verwendet werden. Die Bühnen stehen in drei verschiedenen Breiten zur Auswahl, um verschiedensten Anforderungen gerecht zu werden. Die mietfähigen VARIOKIT Standardbauteile machen das System besonders wirtschaftlich.

Des Weiteren kann die VGK nun auch als Arbeitsbühne im Hochbau eingesetzt werden. Für einen sicheren Bauablauf können die vergleichsweise leichten Bauteile am Boden vormontiert und als komplette Bühneneinheit am Bauwerk eingehängt werden. Ergänzend lassen sich auf der geschlossenen Arbeitsbühne Bewehrungsgerüste anbringen. So werden die Arbeiten aus gesicherter Position heraus ausgeführt, was den Einsatz eines Fassadengerüsts erübrigt.

Die VGK Konsollösungen sind allesamt typengeprüft. Mit dem VGK Planungstool geht PERI darüber hinaus einen weiteren Schritt in Richtung digitales Bauen – und unterstützt Anwender bei der selbstständigen Planung und Bemessung ihrer Lösung.

Wirtschaftlicher Tunnelschalwagen im Baukastenprinzip

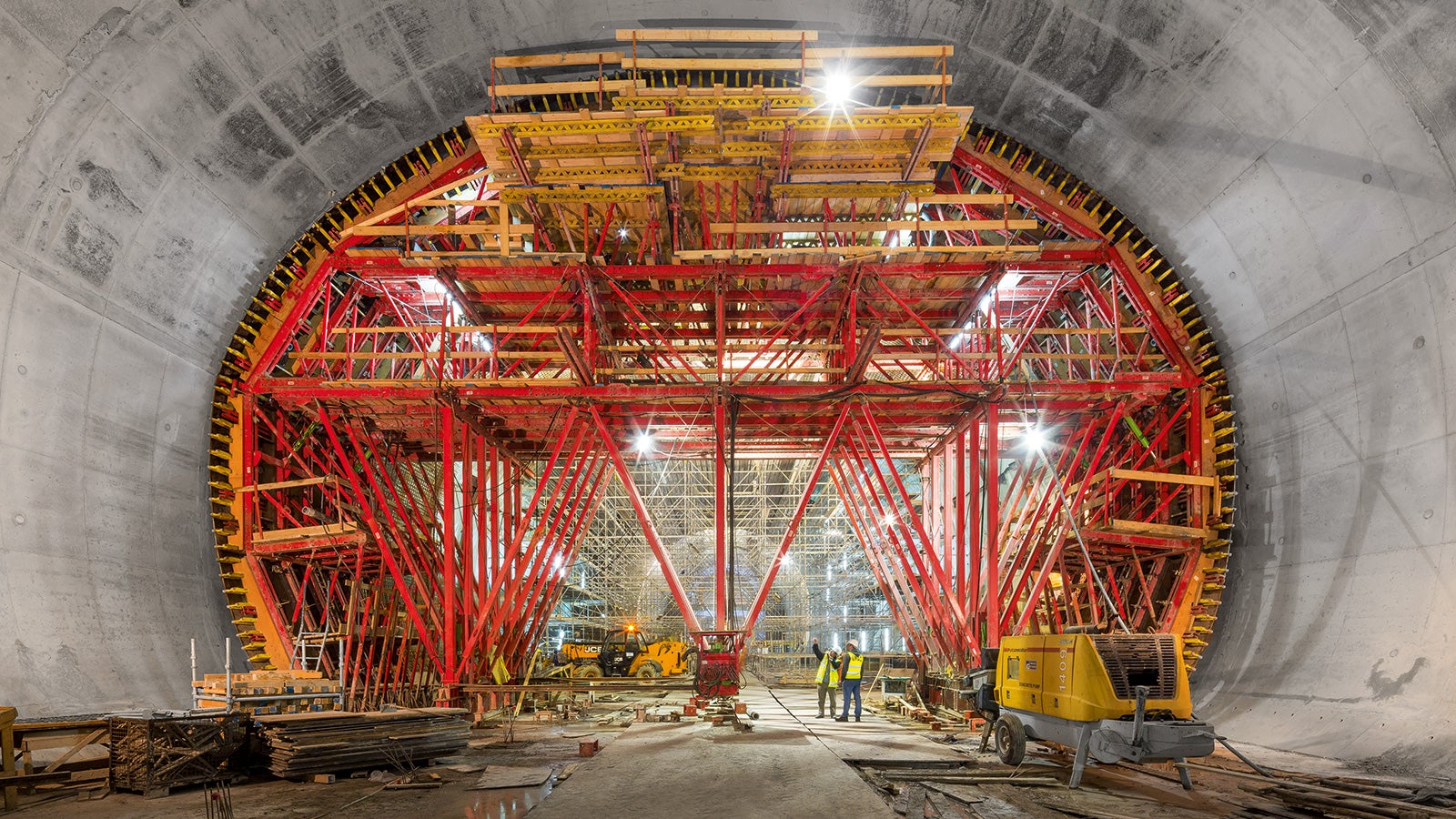

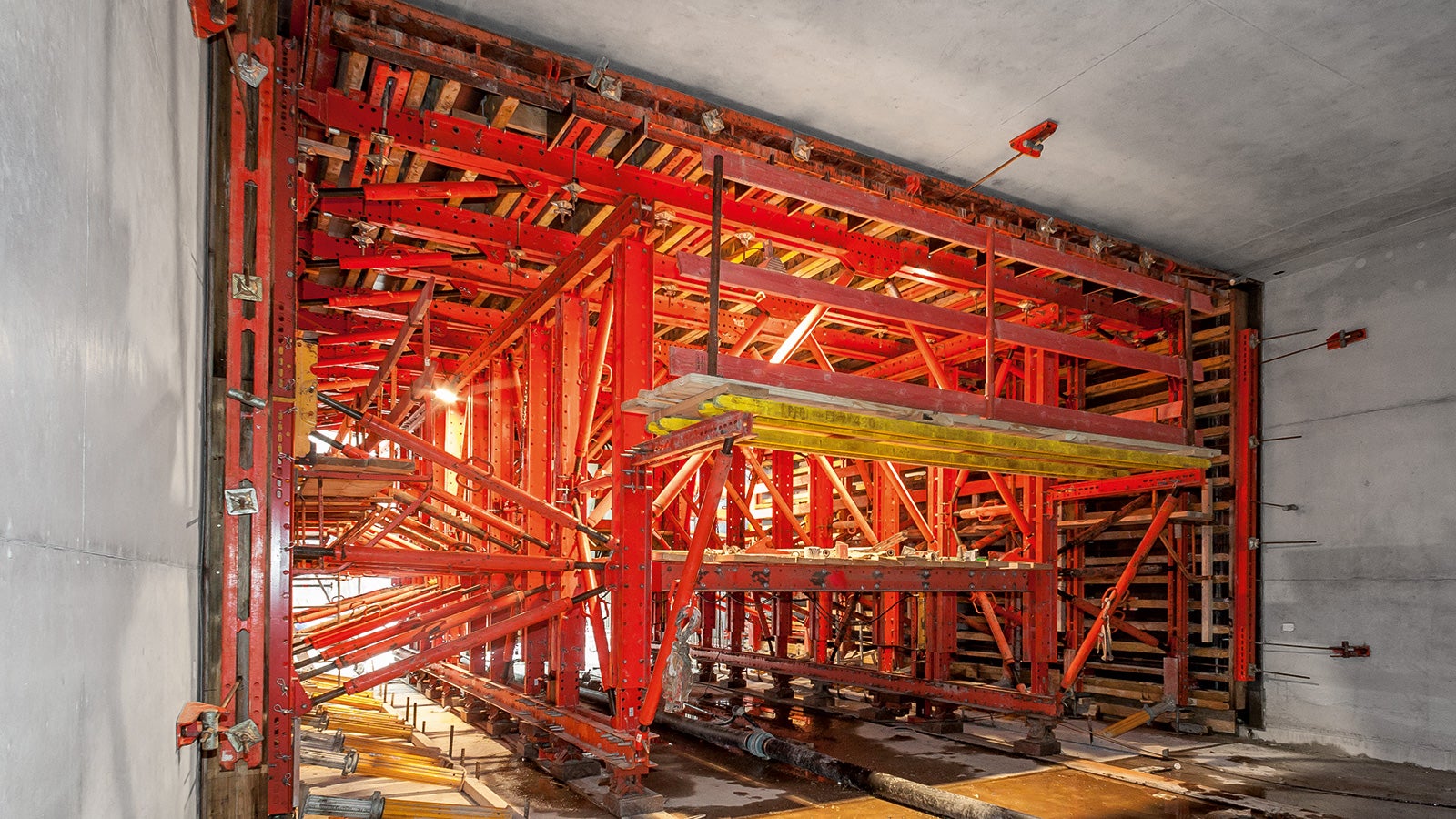

Den VTC Tunnelschalwagen zeigt PERI Besuchern der Messehalle ebenfalls anhand eines Exponats, das einem realen Projekt nachempfunden wurde. Der Tunnelschalwagen basiert auf Bauteilen des VARIOKIT Ingenieurbaukastens und bietet Anwendern damit ein hohes Maß an Flexibilität. In Kombination mit ausgeklügeltem PERI Engineering zeigt PERI hier eindrücklich, wie exakt auf die Baustelle abgestimmte und individuell konfigurierbare Lösungen gefunden werden.

Schneller überbrückt im Taktschiebeverfahren

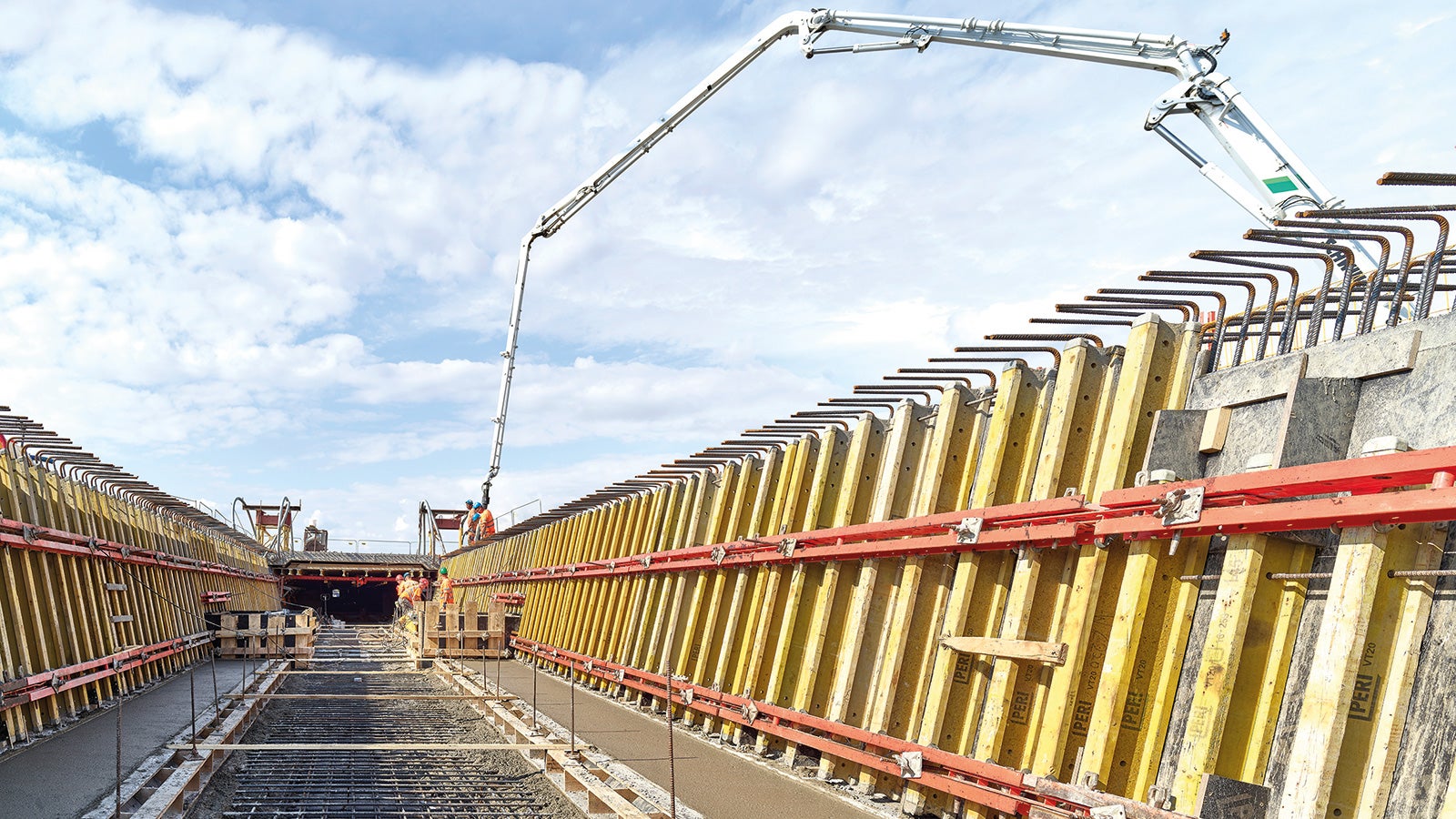

Für Interessierte des Brückenbaus stellt PERI mit der kontinuierlich weiterentwickelten VARIOKIT VIL Taktschiebeanlage eine attraktive Schalungslösung auf der bauma aus. Das System dient zur wirtschaftlichen Herstellung von Außen-, Innen- und Deckenschalungen von Brücken, die im Taktschiebeverfahren ausgeführt werden.

Der optimierte Ein- und Ausschalmechanismus der Deckenschalung über Rollenfallköpfe gibt die Schalung schneller wieder für zeitkritische Arbeiten im Bauablauf frei und sorgt so für beschleunigte Arbeitsabläufe. Dank Kreuzschwenkkopf können die Deckenstützen der verfahrbaren VIL Deckenschalungslösung darüber hinaus einfach hochgeklappt werden – und müssen nicht von Hand versetzt werden. Beim Verziehen bringen die Rollenfallköpfe die Schalung automatisch wieder in Betonierposition.

Ein weiteres Feature bietet die Taktschiebeanlage im Bereich der Außenschalung: Hier wird der Abstand zwischen ausgehärtetem Beton und Schalung direkt über einen cleveren Mechanismus hergestellt und die Außenschalung muss so bei steilen Stegwänden nicht mit einem zusätzlichen Arbeitsschritt in horizontaler Richtung bewegt werden. Ein weiterer Pluspunkt: Die Spannstellen der Trog-Schalungen können zur Verankerung verwendet werden und reduzieren damit die Anzahl verlorener Bauteile.

Superbaukasten für schlanke Lösung aus einer Hand

Auf der bauma zeigt PERI auch, wie mit dem PERI Superbaukasten selbst komplexe Arbeitsplattformen, Traggerüste und Zugänge wirtschaftlich errichtet werden können. Der Superbaukasten setzt sich zusammen aus Systembauteilen des PERI UP Gerüstbaukastens sowie des VARIOKIT Ingenieurbaukastens. Beide Baukastensysteme basieren auf dem metrischen Aufbau- und Verbindungsraster von 12,5 cm, 25 cm und 50 cm und sind so nahezu jeder Bauwerksgeometrie oder geforderten Lastableitung gewachsen.

Trotz ihrer geringen Anzahl an Kernbauteilen bietet die Kombination beider Baukästen eine hohe Bandbreite an Aufbau- und Ausführungsvarianten bei geringem Investitionsaufwand. Darüber hinaus werden Schnittstellenverluste durch die Lieferung aus einer Hand sowohl während der Planung als auch auf der Baustelle vermieden. Die vollständig mietbaren Bauteile machen den Superbaukasten zu einer besonders wirtschaftlichen Lösung nach Maß für den Hoch-, Brücken-, Tunnel-, Verkehrs- oder Anlagenbau.

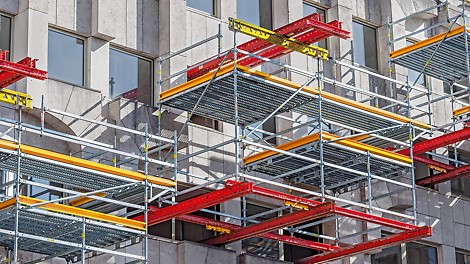

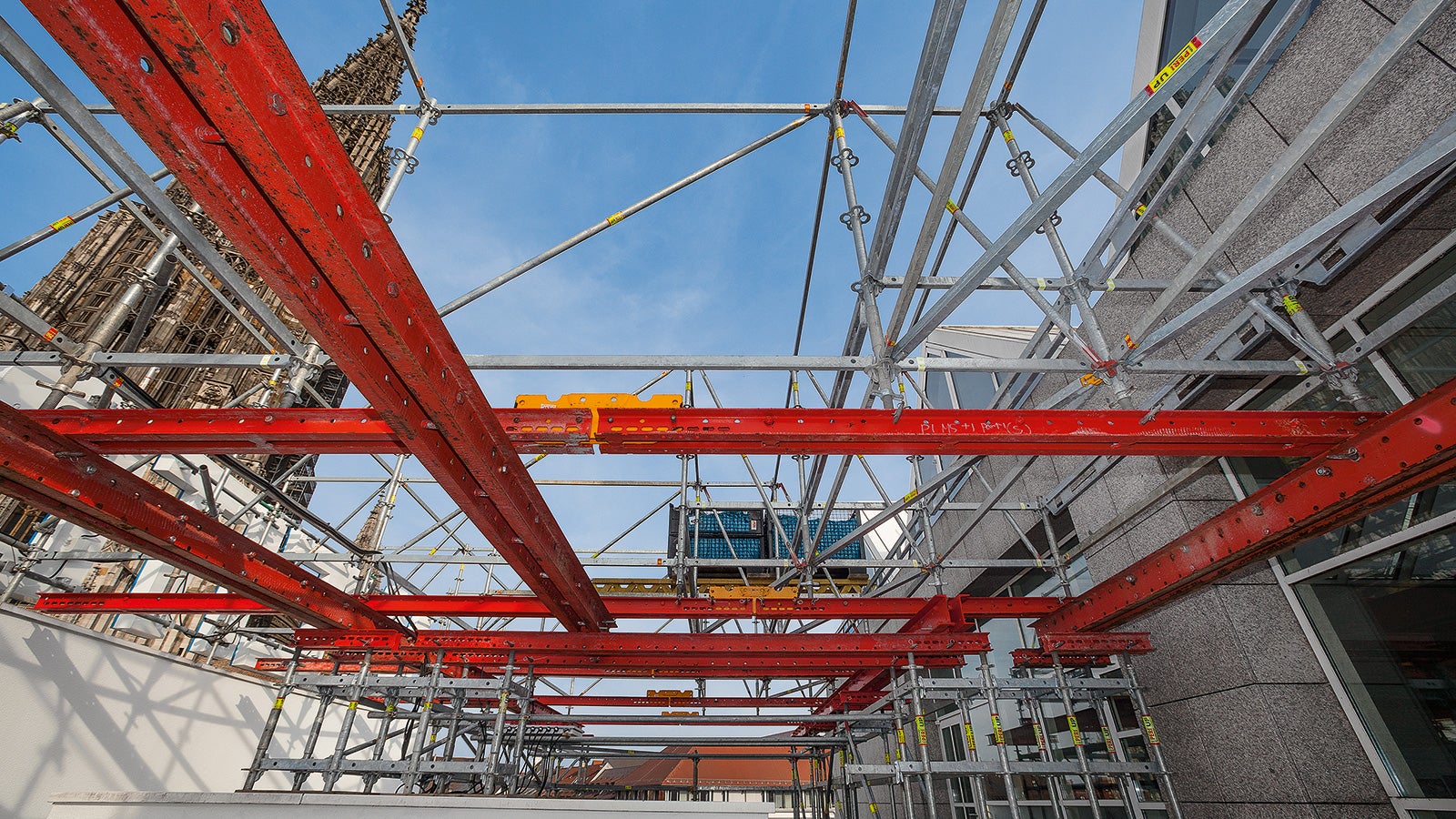

Auf der Messe demonstriert PERI, wie VARIOKIT bei knappen Platzverhältnissen als tragende Basis für verschiedene PERI UP Gerüstlösungen genutzt werden kann. Vor Ort können auch alle Verbindungs- und Schnittstellenbauteile selbst ausprobiert werden.
